Podkładki kształtowe DIN 432 odginane z noskiem zewnętrznym

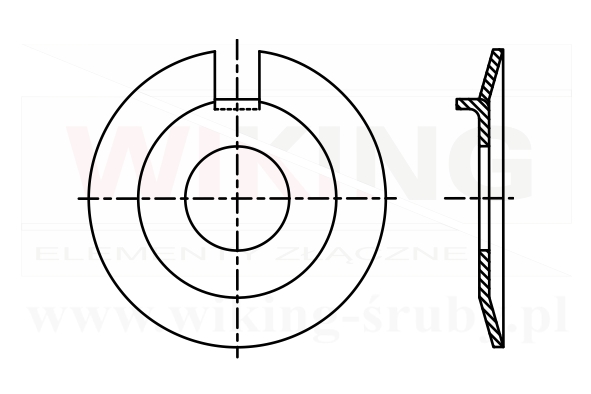

Podkładka odginana z noskiem zewnętrznym DIN 432 (~PN 82011) – specjalistyczne rozwiązanie zabezpieczające

Podkładki zabezpieczające DIN 432 odginane z noskiem zewnętrznym spełniają funkcję zabezpieczającą połączenie przed samoczynnym luzowaniem się. Skuteczność tej podkładki zależy od konkretnych warunków projektowych oraz obciążenia złącza.

Jak użyć podkładki DIN 432?

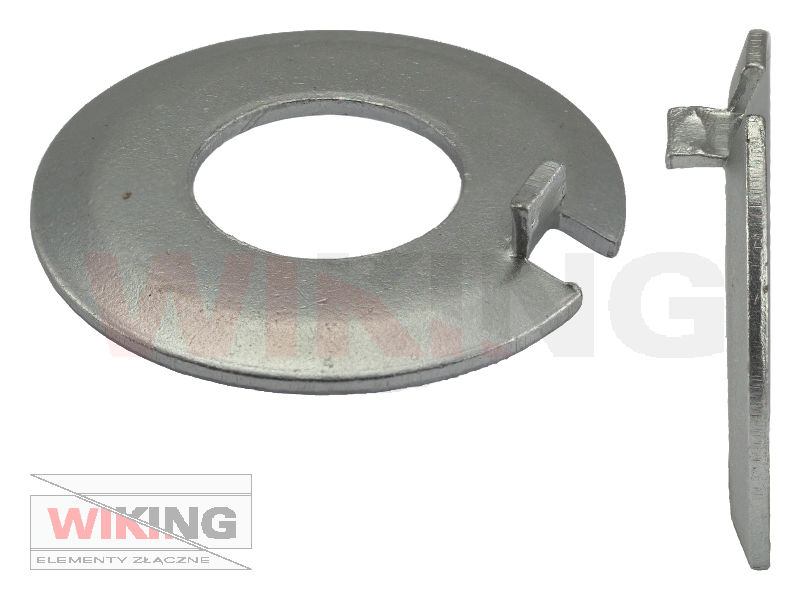

Podkładkę należy zamontować wystającym noskiem do dołu, gdzie jego zadaniem jest ustalenie podkładki w konkretnej pozycji oraz zablokowanie w specjalnie przygotowanym do tego otworze w podłożu przed możliwością obrotu. Po skręceniu złącza, należy odgiąć podkładkę, na przykład za pomocą wkrętaka płaskiego, po przeciwległej stronie względem noska, do góry równolegle do sześciokątnej ściany śruby, w celu zablokowania łba śruby przed możliwością obrotu.

Jest to proste, mechaniczne, ale zarazem skuteczne blokowanie złącza śrubowego przed samo poluzowaniem się.
