Podkładki kształtowe DIN 434 klinowe do ceowników

Podkładka klinowa do ceowników DIN 434 – pewne i mocne łączenie ceowników

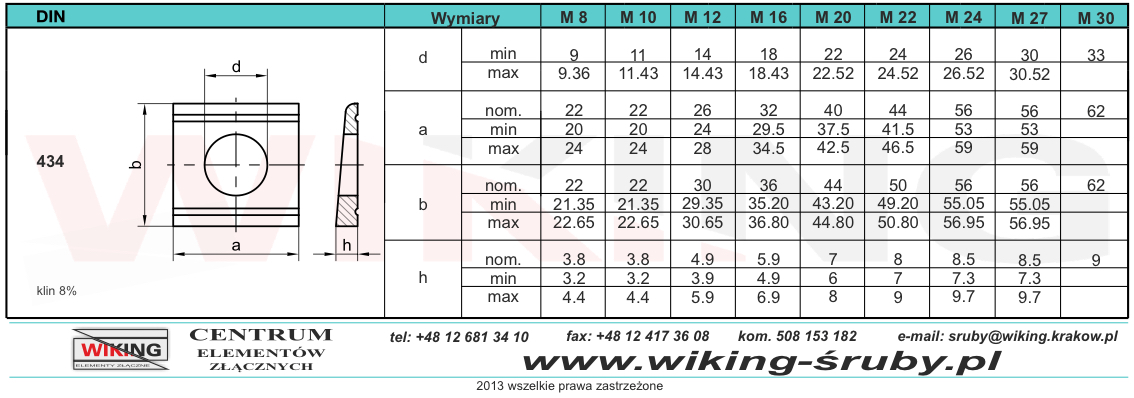

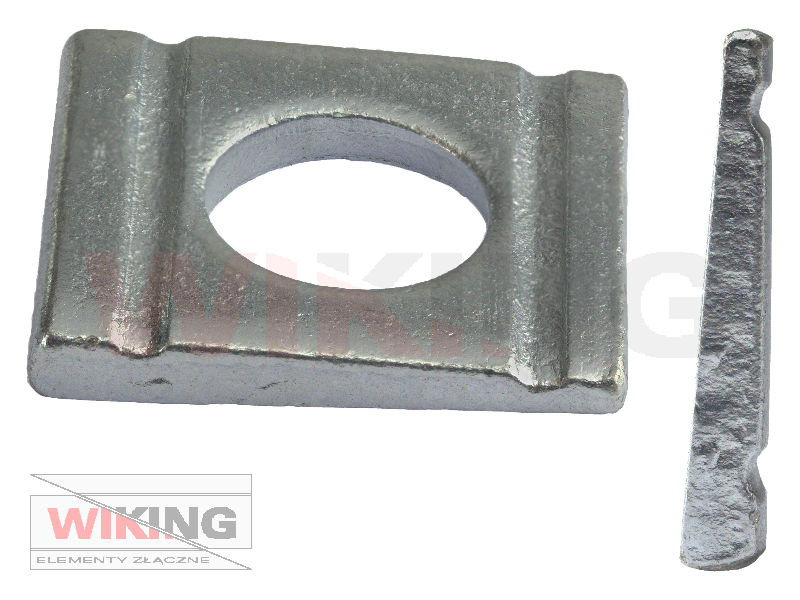

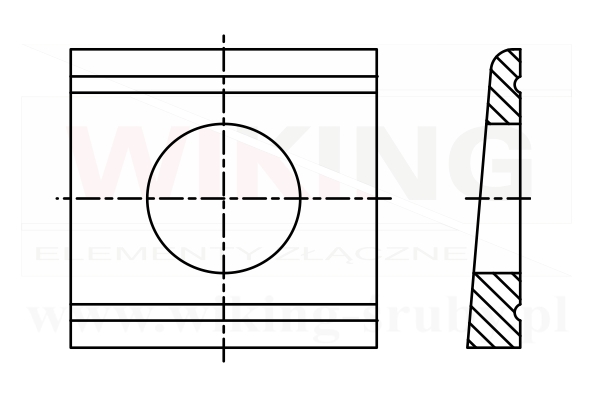

Podkładki klinowe do ceowników DIN 434 służą to ustalenia śruby prostopadle względem podłoża podczas łączenia ceowników. Posiada charakterystyczny kształt, jest kwadratowa, oraz zwęża się ku jednemu bokowi. Stopa ceownika nie jest płaska, tylko jest wykonana pod kątem, z tego względu podkładka musi posiadać odpowiedni kąt pochylenia, żeby zredukować krzywiznę i ustalić śrubę prostopadle. W tym celu podkładka DIN 434 jest wykonana pod kątem 8%. Dodatkowo, norma przewiduje dwa nacięcia, których zadaniem jest łatwiejsza identyfikacja rodzaju podkładek. Dla porównania, norma DIN 435, która posiada jedno nacięcie, została wykonana pod kątem 14%. Montuje się ją cieńszą częścią w stronę środka ceownika oraz rowkami do góry. Norma podaje, że są przeznaczone do łączenia ceowników z wykorzystaniem śrub o klasie własności do 5.6.
Wykonane ze stali hartowanej od 100 HV 10 do 250 HV 10, opcjonalnie pokryte powłoką z ocynku galwanicznego lub nawet ogniowego. Dodatkowo do zastosowań w środowiskach korozyjnych, występują ze stali nierdzewnej A2 oraz kwasoodpornej A4.
