Podkładki kształtowe DIN 5406 do łożysk KM

Podkładka zabezpieczająca do nakrętek łożyskowych DIN 5406 KM – specjalne zabezpieczenie nakrętki łożyskowej przed odkręceniem

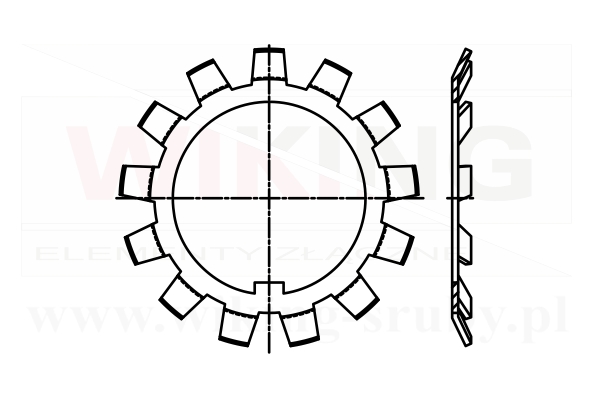

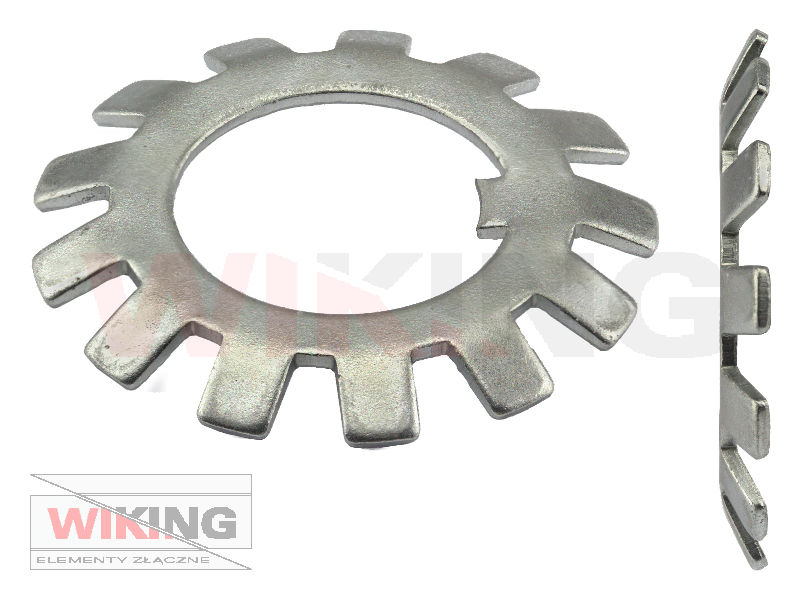

Podkładki zabezpieczające do nakrętek łożyskowych KM DIN 5406 charakteryzują się wieloma wystającymi ząbkami na zewnętrznym obwodzie oraz jednym wystającym ząbkiem we wnętrzu podkładki. Stosowane najczęściej pod nakrętką łożyskową KM DIN 981 na wałach oraz wrzecionach w celu zabezpieczenia ich przed odkręceniem w trakcie pracy oraz niedopuszczeniem do poluzowania łożyska.

W tym celu, należy nałożyć podkładkę na wał tak, aby wewnętrzny ząbek pasował w rowek na wale (Jego zadaniem jest ustabilizowanie całej podkładki i uniemożliwienie jej ruchu względem osi wałka) , skierowaną wystającymi ząbkami do zewnątrz (w stronę nakrętki). Następnie dokręcamy nakrętkę wstępnie ręcznie, dociągamy za pomocą specjalnego klucza hakowego i po prawidłowym skręceniu połączenia, odginamy ząbki podkładki tak, aby schowały się w rowkach nakrętki, uniemożliwiając tym jej obrót i ewentualnie poluzowanie.

Dostępne ze stali niepokrytej ocynkiem galwaniczym, ocynkowanej galwanicznie lub stali nierdzewnej A2.
