Podkładki okrągłe płaskie DIN 433 do wkrętów o łbach walcowych i kulistych
Norma
DIN 433
Norma porównywalna
ISO 7092 PN 82007

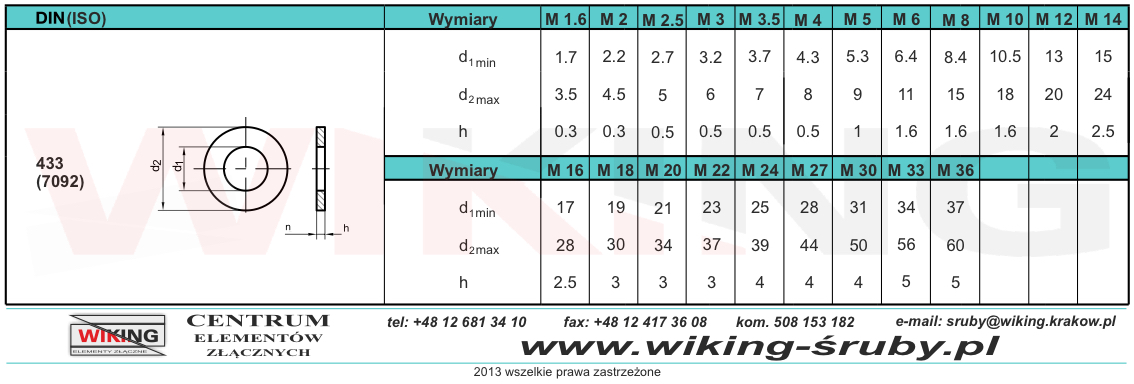

Podkładka płaskia okrągła DIN 433 (~ISO 7092, ~PN 82007) – specjalna wąska podkładka do śrub z łbem walcowym i kulistym
Podkładki okrągłe płaskie DIN 433 charakteryzują się zmniejszoną średnicą zewnętrzną, idealnie dopasowaną do śrub z łbami walcowymi, jak śruby z gniazdem imbusowym DIN 912. Dzięki temu, że nie wystają poza obrys łba, można je stosować w przygotowanych otworach wpuszczanych, których średnica jest dopasowana do szerokości łba śruby, przez co nie ma tam miejsca na zastosowanie standardowych podkładek DIN 125A.
Wykonane ze stali 140HV lub 200HV (przeznaczonej do śrub w klasie 8.8). Dodatkowo występują ze stali nierdzewnej A2 lub nawet kwasoodpornej A4. Stal węglowa opcjonalnie może być pokryta ocynkiem galwanicznym. Innym, mniej popularnym materiałem do zastosowań w bardziej specyficznych aplikacjach jest mosiądz, który opcjonalnie może być pokryty powłoką niklowaną.
| MATERIAŁ | KLASA | POWŁOKA | ŚREDNICA | |
|---|---|---|---|---|
| stal | 140 HV | bez powłoki | 2,2 (M2) | |
| stal | 140 HV | bez powłoki | 2,7 (M2,5) | |
| stal | 140 HV | bez powłoki | 3,2 (M3) | |
| stal | 140 HV | bez powłoki | 3,7 (M3,5) | |
| stal | 140 HV | bez powłoki | 4,3 (M4) | |
| stal | 140 HV | bez powłoki | 5,3 (M5) | |
| stal | 140 HV | bez powłoki | 6,4 (M6) | |
| stal | 140 HV | bez powłoki | 8,4 (M8) | |
| stal | 140 HV | bez powłoki | 10,5 (M10) | |
| stal | 140 HV | bez powłoki | 13 (M12) | |
| stal | 140 HV | bez powłoki | 15 (M14) | |
| stal | 140 HV | bez powłoki | 17 (M16) | |
| stal | 140 HV | bez powłoki | 19 (M18) | |
| stal | 140 HV | bez powłoki | 21 (M20) | |
| stal | 140 HV | ocynk galwaniczny | 2,2 (M2) | |
| stal | 140 HV | ocynk galwaniczny | 2,7 (M2,5) | |
| stal | 140 HV | ocynk galwaniczny | 2,7 (M2,6) | |
| stal | 140 HV | ocynk galwaniczny | 3,2 (M3) | |
| stal | 140 HV | ocynk galwaniczny | 3,7 (M3,5) | |
| stal | 140 HV | ocynk galwaniczny | 4,3 (M4) | |
| stal | 140 HV | ocynk galwaniczny | 5,3 (M5) | |
| stal | 140 HV | ocynk galwaniczny | 6,4 (M6) | |
| stal | 140 HV | ocynk galwaniczny | 8,4 (M8) | |
| stal | 140 HV | ocynk galwaniczny | 10,5 (M10) | |
| stal | 140 HV | ocynk galwaniczny | 13 (M12) | |
| stal | 140 HV | ocynk galwaniczny | 15 (M14) | |
| stal | 140 HV | ocynk galwaniczny | 17 (M16) | |
| stal | 140 HV | ocynk galwaniczny | 19 (M18) | |
| stal | 140 HV | ocynk galwaniczny | 21 (M20) | |
| stal nierdzewna | A2 | bez powłoki | 1,7 (M1,6) | |
| stal nierdzewna | A2 | bez powłoki | 2,2 (M2) | |
| stal nierdzewna | A2 | bez powłoki | 2,5 | |
| stal nierdzewna | A2 | bez powłoki | 2,7 (M2,5) | |
| stal nierdzewna | A2 | bez powłoki | 3,2 (M3) | |
| stal nierdzewna | A2 | bez powłoki | 3,7 (M3,5) | |
| stal nierdzewna | A2 | bez powłoki | 4,3 (M4) | |
| stal nierdzewna | A2 | bez powłoki | 5,3 (M5) | |
| stal nierdzewna | A2 | bez powłoki | 6,4 (M6) | |
| stal nierdzewna | A2 | bez powłoki | 8,4 (M8) | |
| stal nierdzewna | A2 | bez powłoki | 10,5 (M10) | |
| stal nierdzewna | A2 | bez powłoki | 13 (M12) | |
| stal nierdzewna | A2 | bez powłoki | 15 (M14) | |
| stal nierdzewna | A2 | bez powłoki | 17 (M16) | |
| stal nierdzewna | A2 | bez powłoki | 19 (M18) | |
| stal nierdzewna | A2 | bez powłoki | 21 (M20) | |
| stal kwasoodporna | A4 | bez powłoki | 2,2 (M2) | |
| stal kwasoodporna | A4 | bez powłoki | 2,7 (M2,5) | |
| stal kwasoodporna | A4 | bez powłoki | 3,2 (M3) | |
| stal kwasoodporna | A4 | bez powłoki | 3,7 (M3,5) | |
| stal kwasoodporna | A4 | bez powłoki | 4,3 (M4) | |
| stal kwasoodporna | A4 | bez powłoki | 5,3 (M5) | |
| stal kwasoodporna | A4 | bez powłoki | 6,4 (M6) | |
| stal kwasoodporna | A4 | bez powłoki | 8,4 (M8) | |
| stal kwasoodporna | A4 | bez powłoki | 10,5 (M10) | |
| stal kwasoodporna | A4 | bez powłoki | 13 (M12) | |
| stal kwasoodporna | A4 | bez powłoki | 15 (M14) | |
| stal kwasoodporna | A4 | bez powłoki | 17 (M16) | |
| stal kwasoodporna | A4 | bez powłoki | 19 (M18) | |
| stal kwasoodporna | A4 | bez powłoki | 21 (M20) | |
| stal kwasoodporna | A4 | bez powłoki | 25 (M24) | |
| mosiądz | bez powłoki | 2,2 (M2) | ||
| mosiądz | bez powłoki | 2,7 (M2,5) | ||
| mosiądz | bez powłoki | 3,2 (M3) | ||
| mosiądz | bez powłoki | 4,3 (M4) | ||
| mosiądz | bez powłoki | 5,3 (M5) | ||
| mosiądz | bez powłoki | 6,4 (M6) | ||
| mosiądz | bez powłoki | 8,4 (M8) | ||
| mosiądz | bez powłoki | 10,5 (M10) | ||
| mosiądz | bez powłoki | 13 (M12) | ||
| mosiądz | bez powłoki | 15 (M14) | ||
| mosiądz | bez powłoki | 17 (M16) | ||
| mosiądz | bez powłoki | 21 (M20) | ||
| mosiądz | niklowane | 2,2 (M2) | ||
| mosiądz | niklowane | 3,2 (M3) | ||
| mosiądz | niklowane | 4,3 (M4) | ||
| mosiądz | niklowane | 5,3 (M5) | ||
| mosiądz | niklowane | 6,4 (M6) | ||
| mosiądz | niklowane | 8,4 (M8) | ||
| mosiądz | niklowane | 10,5 (M10) | ||
| mosiądz | niklowane | 13 (M12) | ||
| mosiądz | niklowane | 15 (M14) | ||
| mosiądz | niklowane | 17 (M16) | ||
| stal | 200 HV | bez powłoki | 2,2 (M2) | |
| stal | 200 HV | bez powłoki | 3,2 (M3) | |
| stal | 200 HV | bez powłoki | 3,7 (M3,5) | |
| stal | 200 HV | bez powłoki | 4,3 (M4) | |
| stal | 200 HV | bez powłoki | 5,3 (M5) | |
| stal | 200 HV | bez powłoki | 6,4 (M6) | |
| stal | 200 HV | bez powłoki | 8,4 (M8) | |
| stal | 200 HV | bez powłoki | 10,5 (M10) | |
| stal | 200 HV | bez powłoki | 13 (M12) | |
| stal | 200 HV | bez powłoki | 15 (M14) | |
| stal | 200 HV | bez powłoki | 17 (M16) | |
| stal | 200 HV | bez powłoki | 19 (M18) | |
| stal | 200 HV | bez powłoki | 21 (M20) | |
| stal | 200 HV | ocynk galwaniczny | 2,2 (M2) | |
| stal | 200 HV | ocynk galwaniczny | 2,7 (M2,5) | |
| stal | 200 HV | ocynk galwaniczny | 3,2 (M3) | |
| stal | 200 HV | ocynk galwaniczny | 4,3 (M4) | |
| stal | 200 HV | ocynk galwaniczny | 5,3 (M5) | |
| stal | 200 HV | ocynk galwaniczny | 6,4 (M6) | |
| stal | 200 HV | ocynk galwaniczny | 8,4 (M8) | |
| stal | 200 HV | ocynk galwaniczny | 10,5 (M10) | |
| stal | 200 HV | ocynk galwaniczny | 13 (M12) | |
| stal | 200 HV | ocynk galwaniczny | 15 (M14) | |
| stal | 200 HV | ocynk galwaniczny | 17 (M16) | |
| stal | 200 HV | ocynk galwaniczny | 19 (M18) | |
| stal | 200 HV | ocynk galwaniczny | 21 (M20) | |
| stal | 200 HV | ocynk galwaniczny | 25 (M24) | |
| stal | 200 HV | ocynk galwaniczny | 31 (M30) | |
| stal | 200 HV | ocynk galwaniczny | 37 (M36) | |
| poliamid | bez powłoki | 3,2 (M3) | ||
| poliamid | bez powłoki | 4,3 (M4) | ||
| poliamid | bez powłoki | 5,3 (M5) | ||
| poliamid | bez powłoki | 6,4 (M6) | ||
| poliamid | bez powłoki | 8,4 (M8) | ||
| poliamid | bez powłoki | 10,5 (M10) |
