śruby z łbem walcowym z gniazdem sześciokątnym z łbem obniżonym DIN 7984

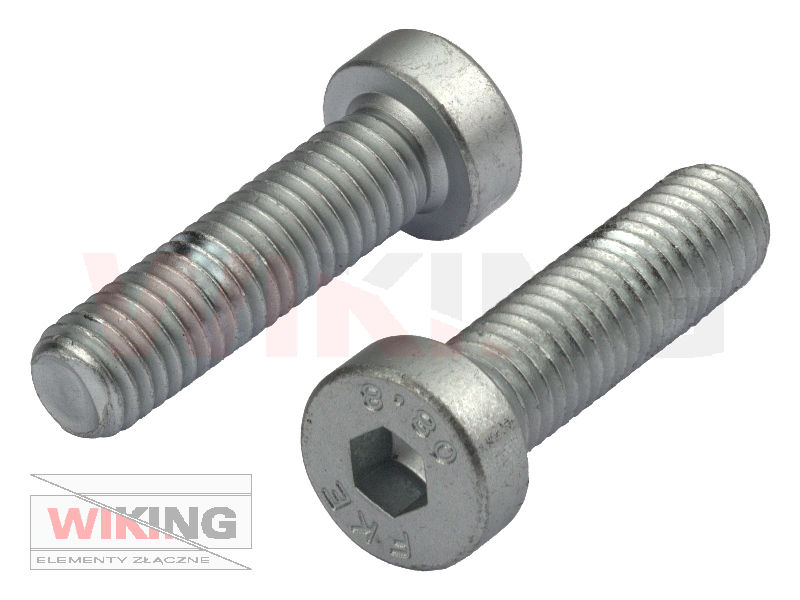

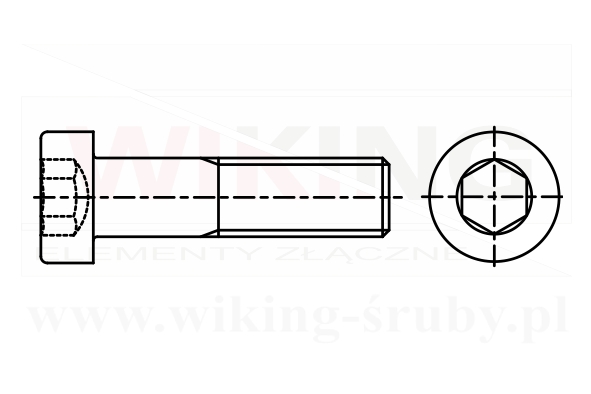

Śruba z łbem walcowym obniżonym DIN 7984 (~ISO 14580) – obniżony łeb do zastosowań o ograniczonej przestrzeni

Śruby z łbem walcowym obniżonym z gniazdem sześciokątnym charakteryzują się znacznie niższym łbem, niż standardowe śruby imbusowe IDN 912. Niesie to za sobą szereg korzyści w zastosowaniach, które wymagają ograniczonych przestrzeni. Dzięki zastosowaniu łba obniżonego, gniazdo śruby może być znacznie płytsze, a śruba może się zmieścić w dużo węższych przestrzeniach. Dodatkowo, oprócz niższego łba, posiadają również zmniejszone gniazdo sześciokątne, które jest na mniejszy klucz niż w standardowych śrubach DIN 912. Szczegółowe wymiary łbów oraz rozmiary gniazd można znaleźć w naszych danych technicznych!

Dlaczego klasa śrub DIN 7984 poprzedzona jest „0”?
W związku z niestandardową geometrią łba, śruby te mają ograniczoną nośność, a śruby z ograniczoną nośnością są oznaczone poprzez dopisanie „0” przed klasą właściwości mechanicznych, np. „8.8” -> „08.8”, „10.9” -> „010.9”, „A2-70” -> „A2”. Zgodnie z normami, elementy złączne oznaczone „0” przed klasą, mogą wytrzymać około 80% naprężeń wstępnych przy pełnej obciążalności.
W jakich materiałach i powłokach występują śruby z niskim łbem DIN 7984?
Śruby obniżone DIN 7984 występują w dwóch podstawowych klasach twardości, wzmocniona 08.8 oraz bardzo twarda 010.9. Innymi dostępnymi materiałami jest stal nierdzewna A2 oraz szlachetna stal kwasoodporna A4.
Śruby wykonane w klasie 08.8 oraz 010.9 standardowo występują w wersji bez powłoki, natomiast dla klasy 08.8 dostępna jest również powłoka z ocynku galwanicznego.
